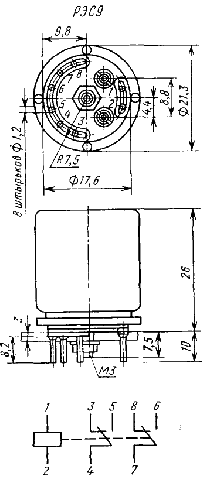

Основные параметры малогабаритных реле постоянного тока РЭС-9

Завальцованное, двухпозиционное, одностабильное реле постоянного тока РЭС9 предназначено для коммутации электрических цепей постоянного и переменного тока частотой 50... 1100 Гц.

Выпускается по техническим условиям РС 0.452.045 ТУ.

Условия эксплуатации
Относительная влажность до 98% при температуре +35° С. Атмосферное давление от 0,6 до 104 кПа.

Типреле	Номер паспорта	Rном.Ом	Ток		Uраб.B	Iраб.mA	Время		Кон-такты1
			Iср.mA	Iот.mA			tср.mC	tот.mC
1	2	3	4	5	6	7	8	9	10
РЭС-9	РС4.524.2002	500	30	5	23..32	-	11	7	2п
	РС4.524.201	500	30	5	23..32	-
	РС4.524.202	72	80	13	10..12	-
	РС4.524.2032	30	108	18	5...7	-
	РС4.524.2042	9 600	7	1	-	8...9
	РС4.524.2052	3 400	11	2	-	13...15
	РС4.524.208	9 600	7	1	-	8...9
	РС4.524.209	500	30	5	23..32	-
	РС4.524.211	980	23	3	-	27...30
	РС4.524.213	500	30	5	23..32	-
	РС4.524.214	36	95	15	5...7	-
	РС4.524.215	72	80	13	10..12	-
	РС4.524.216	30	108	18	5...7	-
	РС4.524.217	9 600	7	1	-	8...9
	РС4.524.218	3 400	11	2	-	13...15
	РС4.524.219	36	95	18	5...7	-
	РС4.524.229	30	108	18	5...7	-
	РС4.524.230	3 400	11	2	-	13...15
	РС4.524.231	980	23	3	-	27...30
	РС4.524.232	36	95	15	5...7	-



Примечание

¹ - Цифры обозначают число контактных групп, буквы: з - замыкание; р - размыкание; п - переключение.
² - Реле с серебряными контактами; контакты остальных реле из платино-иридиевого сплава.
³ - Реле этих типов с буквенным индексом А выпускают без крепежных уголков, а с буквенным индексом Б - с уголками.



В таблице применены следующие условные обозначения:

R_ном. - номинальное сопротивление обмотки;
I_ср. - ток срабатывания, не более;
I_отп. - ток отпускания, не менее;
U_раб. - рабочее напряжение;
I_раб. - рабочий ток;
t_ср. - время срабатывания, не более;
t_отп. - время отпускания, не более;
