Основные параметры малогабаритных реле постоянного тока РЭС-47

Реле РЭС47 - rерметичное, двухпозиционное, одностабильное, с двумя переключаюшими контактами, питаемое постоянным током.

Предназначено для коммутации электрических цепей постоянноrо и переменноrо тока частотой 50-2500Гц. Реле РЭС47 соответствует требованиям ГОСТ16121-86 и техническим условиям РФ0.450.047ТУ.

Условия эксплуатации:
- синусоидальная вибрация в диапазоне частот:
5-50Гц с амплитудой перемещения не более 1мм;
50-1000Гц с амплитудой ускорения до 150м/с?.
1000-3000Гц с амплитудой ускорения до 120м/с?.

Механические удары одиночного действия. Прочность:
- пиковое ударное ускорение до 1500(5000)м/с?;
- число ударов 9 (2).
Механические удары многократного действия. Устойчивость:
- пиковое ударное ускорение до 350м/с?;
Механические удары многократного действия (прочность) с пиковым ударным ускорением:
- до 750м/с? с числом ударов 4000;
- до 350м/с? с числом ударов 10000;
Линейное ускорение до 750м/с?.

Акустический шум:
- диапазон частот 100–10000Гц;
- уровень звукового давления не более 63.2Па.

Диапазон температур:
-60...+85°С для реле исполнений: РФ4.500.407-00, РФ4.500.407-01, РФ4.500.407-05, РФ4.500.407-07;
-60...+75°С для реле исполнений: РФ4.S00.407-02, РФ4.500.407-03, РФ4.500.407-04, РФ4.500.407-06, РФ4.500.407-08, РФ4.500.407-09.
Повышенная относительная влажность воздуха до 98% при температуре не более 35°С.

Масса реле, не более: 9.0г.
Минимальный срок службы и минимальный срок сохраняемости реле – 12 лет.

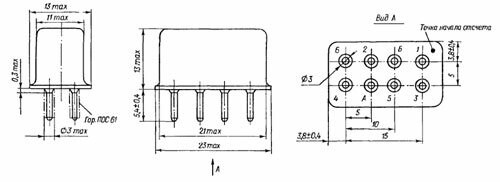

Габаритные размеры реле РЭС47
Габаритные размеры реле РЭС47

Разметка для крепления и эл.схема нагрузки контактов реле РЭС47
Разметка для крепления и эл.схема нагрузки контактов реле РЭС47

Типреле Номер паспорта Rном.Ом Ток Uраб.B Iраб.mA Время Кон-такты1
Iср.mA Iот.mA tср.mC tот.mC
1 2 3 4 5 6 7 8 9 10
РЭС-47 РФ4.500.408 650 23 3 24..30 - 9 4 2п
РФ4.500.409 169 42 4 11..13 -
РФ4.500.417 650 22 3 21..34 -
РФ4.500.419 169 42 4 10..16 -
РФ4.500.421 40 86 12 5..8 -
РФ4.500.431 165 42 4 11..13 -
РФ4.500.432 165 42 4 11..13 -
РФ4.500.433 650 23 3 24..30 -
РФ4.500.434 650 22 3 22..34 -
РФ4.500.435 40 86 12 5..8 -



Примечание

1 - Цифры обозначают число контактных групп, буквы: з - замыкание; р - размыкание; п - переключение.
2 - Реле с серебряными контактами; контакты остальных реле из платино-иридиевого сплава.
3 - Реле этих типов с буквенным индексом А выпускают без крепежных уголков, а с буквенным индексом Б - с уголками.



В таблице применены следующие условные обозначения:

Rном. - номинальное сопротивление обмотки;
Iср. - ток срабатывания, не более;
Iотп. - ток отпускания, не менее;
Uраб. - рабочее напряжение;
Iраб. - рабочий ток;
tср. - время срабатывания, не более;
tотп. - время отпускания, не более;
