Измерение напряжения

Измерительный прибор для измерения напряжения — вольтметр — подключается параллельно участку цепи, на котором проводится измерение.
Ламповый вольтметр состоит из выпрямителя на ламповом диоде и магнитоэлектрического прибора. Основные преимущества ламповых вольтметров перед другими измерительными приборами:
1) большое входное сопротивление (10—50 Мом);
2) возможность измерения переменных напряжений с частотой до 100 Мгц.
Измерение напряжения при помощи магнитоэлектрических, электромагнитных, электродинамических и тепловых приборов представляет собой по существу измерение тока, причем через прибор течет только небольшая часть тока, текущего между двумя точками в схеме, а шкала прибора градуируется в вольтах Лишь электростатические и ламповые вольтметры реагируют непосредственно на напряжение и на ток Величина добавочного сопротивления выбирается такой, чтобы на выбранном пределе измерения напряжения стрелка миллиамперметра (микроамперметра) отклонялась на последнее деление шкалы Поэтому величину добавочного сопротивления можно рассчитать по формуле

где R_d — величина добавочного сопротивления; U_i — наибольшее значение измеряемого напряжения; I_p — ток полного отклонения прибора.

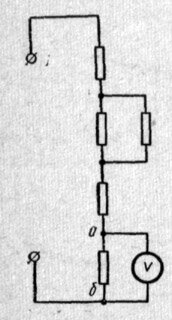

При подключении вольтметра к участку цепи он не должен заметно изменять режима схемы. Поэтому входное сопротивление вольтметра должно быть возможно больше по сравнению с участком цепи, на котором производится измерение.
